THIEME 3000 Vision AL

Leverndører TrykkpresserThieme

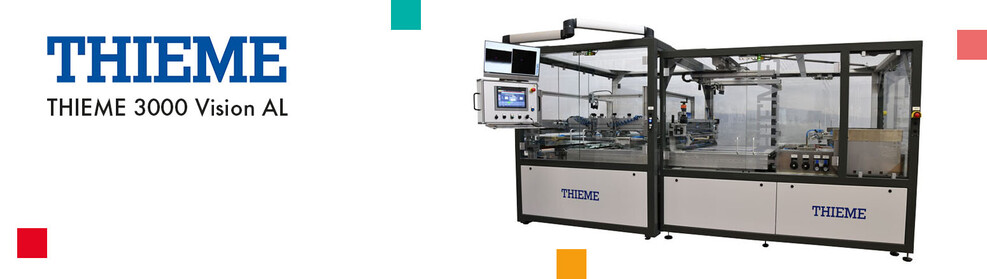

[Translate to Norge:] Thieme 3000 Vision AL

Oversikt

THIEME 3000 Vision AL er en helautomatisk silketrykkmaskin med høy presisjon som gir maksimal fleksibilitet og enestående trykkvalitet. Maskinen kan håndtere ulike trykkformater opp til en maksimal størrelse på 1000 x 1400 mm og har et materialvennlig parallelløftesystem. Den er som standard utstyrt med et kamerasystem for ramme- og substratjustering, med mulighet for å legge til nesten ubegrensede alternativer. Thieme 3000 Vision AL er utviklet for industrielle bruksområder som brukes til å trykke direkte på folie/FIM og metall i bilindustrien, dekorative paneler, folietastaturer, hvitevarer, trykt elektronikk og varmeelementer.

Brosjyre

Marabu selger Thiemes silketrykkpresser. Tegn en servicekontrakt i forbindelse med kjøpet for å sikre at maskinen alltid yter sitt beste.

Service



Funksjoner og egenskaper

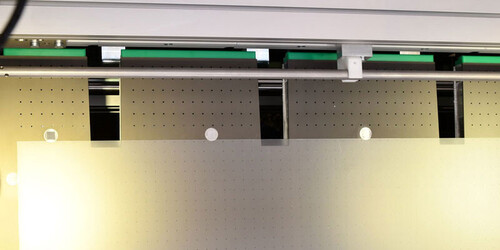

[Translate to Norge:] [Translate to Sverige:] Thieme Vision system
  • Presisjon og kvalitet: Maskinen tilbyr høy presisjon gjennom kameraassistert substratjustering og er egnet for både fleksible og stive materialer.
  • Automatisering: Inkluderer automatiserte systemer for posisjonering av rammer og substrater, noe som reduserer oppsettstiden og øker produktiviteten.
  • Tilpasningsdyktighet: Kan konfigureres individuelt etter kundens behov og kan tilpasses med et bredt utvalg av maskinalternativer.
  • Pålitelighet: Thieme-maskinene har lang levetid (over 20 år), og selskapet tilbyr global service og prosesstøtte ved produksjonsstart.



Spesifikasjoner



Type of machine301030203030
Print size [mm]550 x 750750 x 10501000 x 1400
Sheet size max. [mm]580 x 780780 x 10801030 x 1420
Sheet size min. [mm]30x20 quer
Frame size[mm]1180 x 13801380 x 16801630 x 2020
Screen rest at max. format [mm]300
Printing table800 x 10501000 x 13501250 x 1700
Vacuum field size [mm]565 x 756765 x 10651015 x 1405
Substrate thickness max. [mm] upo 16
Substrate thickness*1 min. [mm]50 μm
Screen adjustment [m/sec]+ / - 6
Alignment accuracy [mm]+ / - 50 μm bei cmk 1,67; absolut + / - 30 μm
Squeegee speed [m/sec]0,1 - 1,4
Weight [kg]230026002900
Print speed*2 [cycl/h]420400390
Power supply [V]400
Power supply [kW]4,2
Power supply [A]6
Material feedingRight / Left / Center
Position Camera marks
Table orientation		Complete sheet area freely selectable
Position Camera marks
Screen direction		Position selectable by arrangement
Print direction90° to the transport direction
Max. Stacking height [mm]500
Max. Stacking weight [kg]1000

All technical information is not binding and subject to change.
*1 Depending of material
*2 at squeegee speed 1m/sec

Tilbehør og tilleggsutstyr

  • APC (Advanced-Print-Control): For å oppdage og korrigere registeravvik under oppsett, med syklisk kontroll og justering.
  • Anti-drypp: Forhindrer drypp på trykk- og fyller.
  • Strekkodehåndskanner: Brukes til dokumentasjon av materialpartier og for å aktivere utskriftsprogrammet.
  • Integrert strekkodesystem: For utskrift av strekkoder ved første utskrift og dokumentasjon (sporbarhet).
  • Screen stretch compensation: Minimerer effekten av strekking av duken.
  • Luftfuktighetskontroll: Automatisk fukting i det trykksatte miljøet for å redusere uttørking.
  • Screen clean: Automatisk fukting av duken for å fjerne inntørket farge uten manuell rengjøring.
  • Dosering av prosessluft: Filtrert mellomliggende papirtrykk.
  • Screen pull-out system: Rengjøring av rammen utenfor trykkstasjonen.
  • Integrated substrate cleaning: Automatisk folierengjøring før trykk.
  • Dosering av pasta: Pastaen leveres syklisk.

Disse alternativene er utviklet for å forbedre produktiviteten og kvaliteten på trykkprosessen.
